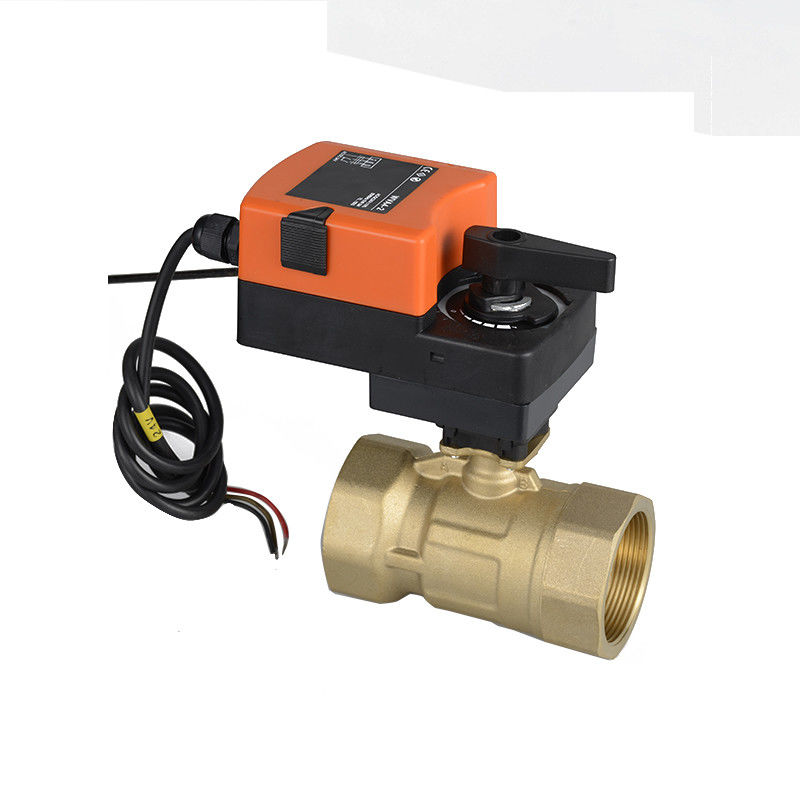

Ανάλογη βαλβίδα σφαιρών ελέγχου ηλεκτρική ωθημένη για το σύστημα κατεργασίας ύδατος
-
Επισημαίνω
ηλεκτρικά χρησιμοποιημένη βαλβίδα
-
ΕφαρμογήΚατεργασία ύδατος, ηλιακή ενέργεια
-
ΥλικόΟρείχαλκος
-
Θερμοκρασία των μέσωνΜέση θερμοκρασία
-
ΠίεσηΜέση πίεση
-
ΔύναμηΗλεκτρικός
-
MEDIAνερό, 50glycol
-
Μέγεθος λιμένων1/2» - 2»
-
ΔομήΣφαίρα
-
ΠιστοποιητικόCE/ROHS
-
Παροχή ηλεκτρικού ρεύματος24VAC/DC
-
Ροπή παραγωγής4N.m 6N.m 10N.m
-
Κατανάλωση ισχύος6VA
-
Τρόπος ελέγχου0-10v/4-20ma
-
σύνδεση σωλήνωνG/BSP
-
Ιδιότητεςανάλογη μηχανοποιημένη έλεγχος βαλβίδα
-
Υλικό βαλβίδωνΟρείχαλκος
-
Χαρακτηριστικό γνώρισματρόπος 2 ανάλογος
-
Όνομα προϊόντωνηλεκτρική ανάλογη ρυθμίζοντας βαλβίδα ελέγχου
-
ΛιμέναςΤΣΑΝΓΚΣΑ
-
Τόπος καταγωγήςΚΙΝΑ
-
ΜάρκαOEM
-
ΠιστοποίησηCE
-
Αριθμό μοντέλουWVA4-306+WCBS232
-
Έγγραφο
-
Ποσότητα παραγγελίας min1
-
Τιμήnegotiable
-
Συσκευασία λεπτομέρειεςπεριπτώσεις κοντραπλακέ
-
Χρόνος παράδοσης15-60 ημέρες
-
Όροι πληρωμήςL/C, T/T
-
Δυνατότητα προσφοράςμε βάση τη διαταγή
Ανάλογη βαλβίδα σφαιρών ελέγχου ηλεκτρική ωθημένη για το σύστημα κατεργασίας ύδατος
24V 0-10V/4-20mA ηλεκτρική μηχανοποιημένη βαλβίδα σφαιρών ελέγχου ενεργοποιητών ανάλογη
Σώμα βαλβίδων:
Μέσο: κρύο/ζεστό νερό, με τη θερμοκρασία γλυκόλης 50% του μέσου: 2°C… 90°C
Εκτιμημένη πίεση: PN20 συνδετήρας σωλήνων: εσωτερικά περιβαλλοντικά temp νημάτων. σειρά: −5… +60°C μέγεθος 0… 90%RH: G1/2 “- G2” “
Τύπος βαλβίδων: χαρακτηριστικό ροής 2 τρόπων και 3 τρόπων: ίσο ποσοστό, on/off
Υλικό
Σώμα βαλβίδων: σφυρηλατημένος ορείχαλκος, hpb59-1 σφραγίδα: σφαίρα: EPDM+PTFE
Σφαίρα: μίσχος ορείχαλκου ανοξείδωτου: EPDM
Συνδετήρας βαλβίδων: Άξονας βαλβίδων PC: κράμα αργιλίου
Περιγραφή
η βαλβίδα σφαιρών ελέγχου αποτελείται από τον περιστροφικούς ενεργοποιητή σειράς WAV4-… και τη βαλβίδα σφαιρών σειράς WCBS…. Το ίσο χαρακτηριστικό ροής ποσοστού εγγυάται τις αποδόσεις βαλβίδων της σταθερότητας. Οι βαλβίδες σφαιρών ελέγχου χρησιμοποιούνται ευρέως στο σύστημα HVAC, το σύστημα θέρμανσης, τον εξοπλισμό κατεργασίας ύδατος, και τον τρέχοντας έλεγχο νερού στη βιομηχανική αυτοματοποίηση, όπως: AHU, αέρας-χειριμένος μονάδα σάρκας, διαφορικοί μονάδα ελέγχου πίεσης και ανταλλάκτης θερμότητας για τον κανονισμό ροής και το on/off έλεγχο.
Εφαρμογή
Σύστημα HVAC
Σύστημα θέρμανσης
Σύστημα κατεργασίας ύδατος
Βιομηχανικοί εξοπλισμοί
Υπηρεσία
1. Παρέχετε τις τεχνικές απαιτήσεις και τα σχέδιά σας
2. Πάρτε την αρχική απάντηση από μας μέσα σε 12 ώρες
3. Πάρτε την τεχνικές λύση και την αναφορά από μας μέσα σε 24 ώρες
4. Τεχνικές λύση και επιβεβαίωση αναφοράς
5. Παρέχετε τα δείγματα εάν είναι απαραίτητο
6. Αναθεώρηση και υπογραφή συμβάσεων
7. Τακτοποιήστε την παραγωγή και την αποστολή
8. Μετά από την υπηρεσία πωλήσεων
Λειτουργικός τρόπος
η βαλβίδα σφαιρών ελέγχου είναι motor-operated από έναν τύπο wva4-1…,… ενεργοποιητή wav4-2…, και wav4-3. Ο ενεργοποιητής ελέγχεται από ένα διαμορφώνοντας on/off, σε τρία σημεία ή ανάλογο σύστημα ελέγχου και κινεί τη σφαίρα της βαλβίδας, προς την ανοίγοντας θέση που υπαγορεύεται από το σήμα ελέγχου.
|
Διαμορφώστε το αριθ. |
DN (χιλ.) |
Ίντσα |
Kvs (m3/h) |
Pvmax (MPA) |
CP (KPa) |
|
WCBS215 |
DN15 |
1/2» |
6.3 |
2.5Mpa |
1400 |
|
WCBS220 |
DN20 |
3/4 " “ |
6.3 |
2.5Mpa |
1400 |
|
WCBS225 |
DN25 |
1» |
10 |
2.5Mpa |
1400 |
|
WCBS250 |
DN50 |
2» |
43 |
2.5Mpa |
1400 |
|
WCBS315 |
DN15 |
1/2» |
6.3 |
2.5Mpa |
1400 |
|
WCBS320 |
DN20 |
3/4 " “ |
6.3 |
2.5Mpa |
1400 |
|
WCBS325 |
DN25 |
1» |
10 |
2.5Mpa |
1400 |
|
WCBS350 |
DN50 |
2» |
43 |
2.5Mpa |
1400 |

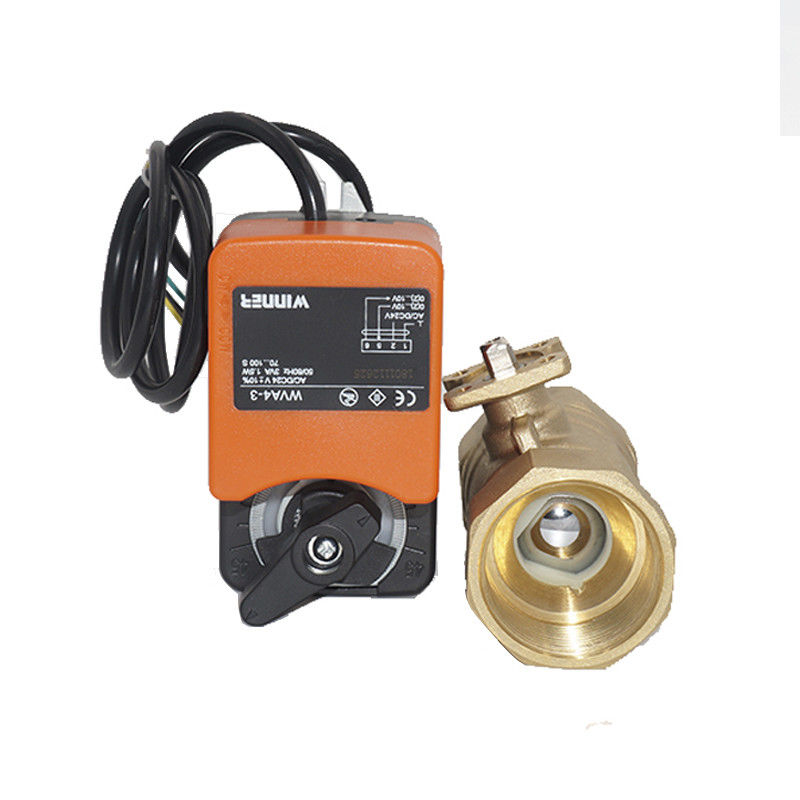

Ενεργοποιητής
Wva4-3… 24VAC/DC±15%, 0-10V/4-20mA
Λειτουργία (σε τρία σημεία, ή ανάλογος τύπος)
Ο ενεργοποιητής ελέγχεται από ένα διαμορφώνοντας on/off, σε τρία σημεία, και ανάλογο σήμα ελέγχου, χρησιμοποιώντας την υψηλή διαβιβάζοντας αναλογία κίνηση εργαλείων στην αποτύπωση και την κλειδαριά.
|
Διαμορφώστε το αριθ. |
Τάση εργασίας |
Τύπος ενεργοποιητών |
Ροπή παραγωγής |
Κατανάλωση |
Σώμα βαλβίδων |
|
WVA4-304 |
24VAC/DC±15% |
σε τρία σημεία |
0-10V |
6VA |
DN25, DN20, DN15 |
|
WVA4-306 |
0(2) - 10VDC& (0) 4-20mA |
DN50, DN40, DN32, |
|||
|
WVA4-310 |
0(2) - 10VDC& (0) 4-20mA |
DN50 |
Συνδετήρας
|
Διαμορφώστε το αριθ. |
Προϊόντα |
Εφαρμογή |
Ενεργοποιητής |
Σώμα βαλβίδων |
Άξονας |
|
Wcbv-1 |
Συνδετήρας
|
Χρησιμοποιείται για να συνδέσει τον ενεργοποιητή και το σώμα βαλβίδων |
WVA4-106, WVA4-206 WVA4-306, WVA4-110 WVA4-210, WVA4-310 |
WCBV232 WCBV240 |
Wcbv-2
|
|
Wcbs-1 |
WVA4-104, WVA4-204 WVA4-304, WVA4-106 WVA4-206, WVA4-306 WVA4-110, WVA4-210 WVA4-310 |
WCBS232, WCBS240 WCBS250, WCBS332 WCBS340, WCBS350 |
Wcbs-2 Wcbs-3
|
