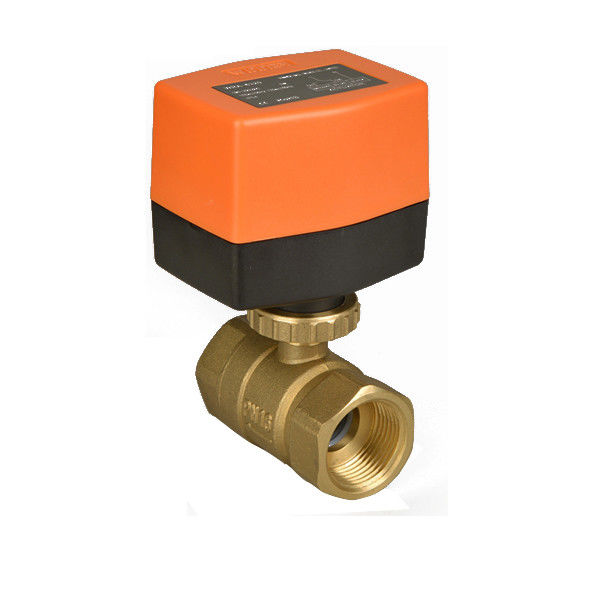

2 μηχανοποιημένη τρόπος βαλβίδα σφαιρών για το σύστημα θέρμανσης/το σύστημα κατεργασίας ύδατος
-
Επισημαίνω
ηλεκτρικά χρησιμοποιημένη βαλβίδα
-
ΥλικόΟρείχαλκος
-
Θερμοκρασία των μέσωνΜέση θερμοκρασία
-
ΕφαρμογήΓενικό
-
ΔύναμηΗλεκτρικός
-
MEDIAνερό
-
Τυποποιημένος ή μεταβλητόςΠρότυπα
-
Τόπος καταγωγήςΚΙΝΑ
-
ΜάρκαOEM
-
ΠιστοποίησηCE
-
Αριθμό μοντέλουWra-6320+W8BV220
-
Έγγραφο
-
Ποσότητα παραγγελίας min1
-
Τιμήnegotiable
-
Συσκευασία λεπτομέρειεςπεριπτώσεις κοντραπλακέ
-
Χρόνος παράδοσης15-60 ημέρες
-
Όροι πληρωμήςL/C, T/T
-
Δυνατότητα προσφοράςμε βάση τη διαταγή
2 μηχανοποιημένη τρόπος βαλβίδα σφαιρών για το σύστημα θέρμανσης/το σύστημα κατεργασίας ύδατος
Σύστημα wra-63 ηλεκτρική βαλβίδα σφαιρών ορείχαλκου ενεργοποιητών 2 τρόπος DN20 HVAC για τις μονάδες σπειρών ανεμιστήρων
Περιγραφή της ηλεκτρικής βαλβίδας σφαιρών ορείχαλκου
η μηχανοποιημένη βαλβίδα σφαιρών αποτελείται από το on/off τύπο ή το σε τρία σημεία ενεργοποιητή τύπων και τη βαλβίδα σφαιρών σειράς W8BV…, οι οποίοι έχουν τη συμπαγή δομή, τη σταθερή λειτουργία, την άριστη ικανότητα της διακοπής νερού, μεγάλο ποσοστό ροής του νερού, μηδέν φραγμό ρύπου και τη χαμηλή ροπή. οι μηχανοποιημένες βαλβίδες σφαιρών χρησιμοποιούνται ευρέως στο σύστημα HVAC, το σύστημα θέρμανσης, το σύστημα κατεργασίας ύδατος και κάποιο βιομηχανικό εξοπλισμό.
Τεχνικά στοιχεία
Σώμα βαλβίδων:
Μέσο: κρύο/ζεστό νερό, με τη θερμοκρασία γλυκόλης 50% του μέσου: 2°C… 90°C
Εκτιμημένη πίεση: PN20 συνδετήρας σωλήνων: εσωτερικό νήμα
Περιβαλλοντικά temp. σειρά: −5… +60°C 0… 90%RH
Υλικό
Σώμα βαλβίδων: σφυρηλατημένος ορείχαλκος, hpb59-1 σφραγίδα: σφαίρα: EPDM+PTFE
Σφαίρα: το χρώμιο κάλυψε το μίσχο ορείχαλκου: O-rings EPDM
Πώς εξασφαλίζουμε ποιότητα ολοκληρωμένων προϊόντων (επιθεώρηση FQC)
1. Οπτική επιθεώρηση
2. Υλική μέτρηση βαθμού
3. Επιθεώρηση διάστασης
4. Ανίχνευση τραχύτητας
5. Ανίχνευση τραχύτητας
6. Δοκιμή διαρροής
Επεξεργασία επιφάνειας
Προσφέρουμε τις ακόλουθες διαδικασίες που επιλέγουν:
1. Μηχανική στίλβωση (βουλευτής) για να βελτιώσει τη φωτεινότητα (ερμηνεία, μεταλλίνη)
2. Όξινος καθαρισμός για αντιδιαβρωτικό
3. Ηλεκτρόλυση στίλβωση (EP) για να βελτιώσει την ομαλότητα επιφάνειας
4. Διαδικασία συνήθειας: Η φωτεινή ανοπτώντας επεξεργασία αποβάλλει τα strees για να βελτιώσει την ανθεκτικότητα
Εφαρμογή της ηλεκτρικής βαλβίδας σφαιρών ορείχαλκου
Σύστημα HVAC, σύστημα θέρμανσης, σύστημα κατεργασίας ύδατος, βιομηχανικός εξοπλισμός
Λειτουργικός τρόπος ηλεκτρικής βαλβίδας σφαιρών ορείχαλκου
η μηχανοποιημένη βαλβίδα σφαιρών είναι motor-operated από έναν τύπο wra-63…, και wra-63… Ένας ενεργοποιητής. Ο ενεργοποιητής ελέγχεται από ένα διαμορφώνοντας on/off ή σε τρία σημεία σύστημα ελέγχου και κινεί τη σφαίρα της βαλβίδας, προς την ανοίγοντας θέση που υπαγορεύεται από το σήμα ελέγχου.
Βαλβίδα σφαιρών
| Διαμορφώστε το αριθ. | Εσωτερικό Dia. | Ίντσα | Kvs (m3/h) | Pmax (KPa) | CP (KPa) | |
| WBBV215 |
2-τρόπος
|
12mm | 1/2» | 8.6 | 1000 | 1400 |
| W8BV220 | 15mm | 3/4» | 21 | 1000 | 1400 | |
| W8BV225 | 20mm | 1» | 26 | 1000 | 1400 | |
| W8BV315 |
3-way |
10mm | 1/2» | 8.6 | 1000 | 1400 |
| W8BV320 | 14mm | 3/4» | 21 | 1000 | 1400 | |
| W8BV325 | 18mm | 1» | 22 | 1000 | 1400 |
Ενεργοποιητής
Wra-63… AC230/110/24V, 50/60Hz, σε τρία σημεία
Wra-63… Ένα AC230/110/24V, 50/60Hz, on/off
Ροπή παραγωγής: >γωνίατου3.5N.m της περιστροφής: 90°
Προστατεύστε την τάξη: IP55/IP54 On/off χρόνος: 16S
Λειτουργία (σε τρία σημεία ή on/off τύπος)
Ο ενεργοποιητής ελέγχεται από ένα διαμορφώνοντας on/off ή σε τρία σημεία σήμα ελέγχου, χρησιμοποιώντας την αντιστρέψιμη σύγχρονη κίνηση μειωτών ταχύτητας μηχανών και εργαλείων στην αποτύπωση και την κλειδαριά.
Wra-63… σε τρία σημεία τύπος
Το μαύρο καλώδιο είναι δύναμη στη βαλβίδα κλειστή
Το καφετί καλώδιο είναι δύναμη στη βαλβίδα ανοικτή
Το μαύρο ή καφετί καλώδιο είναι δύναμη από τη βαλβίδα κρατά τη τρέχουσα θέση
Το μπλε καλώδιο συνδέεται με το μηδενικό καλώδιο. Επίσης μπορεί να χρησιμοποιηθεί ως on/off τύπος.
Wra-63… Ένας on/off τύπος
Το μαύρο καλώδιο είναι το καλώδιο ελέγχου. Δύναμη σε: βαλβίδα ανοικτή, δύναμη από: βαλβίδα στενή
Το καφετί καλώδιο συνδέεται με το καλώδιο δύναμης.
Το μπλε καλώδιο συνδέεται με τη COM. Μόνο μπορεί να χρησιμοποιηθεί ως on/off τύπος.
Εγκατάσταση
παρεμβάλτε το μίσχο βαλβίδων στο κατώτατο σημείο του ενεργοποιητή, και παρεμβάλτε την καρφίτσα 2, που βρίσκεται στο κατώτατο σημείο του ενεργοποιητή στην τρύπα μονταρισμάτων της βαλβίδας. Κατόπιν βιδώστε κάτω από το παξιμάδι με καπέλο ορείχαλκου
Ενεργοποιητής
| Διαμορφώστε το αριθ. | Τάση εργασίας | Τύπος ενεργοποιητών | Ροπή παραγωγής | Κατανάλωση | On/off χρόνος | Σώμα βαλβίδων |
| Wra-6320 |
230VAC±15% 50/60Hz |
σε τρία σημεία ή on/off | 3.5N.m | 5W |
50Hz: 16S 60Hz: 12S |
W8BV215 W8BV220 W8BV225 W8BV315 W8BV320 W8BV325 |
| Wra-6320A | On/off |
