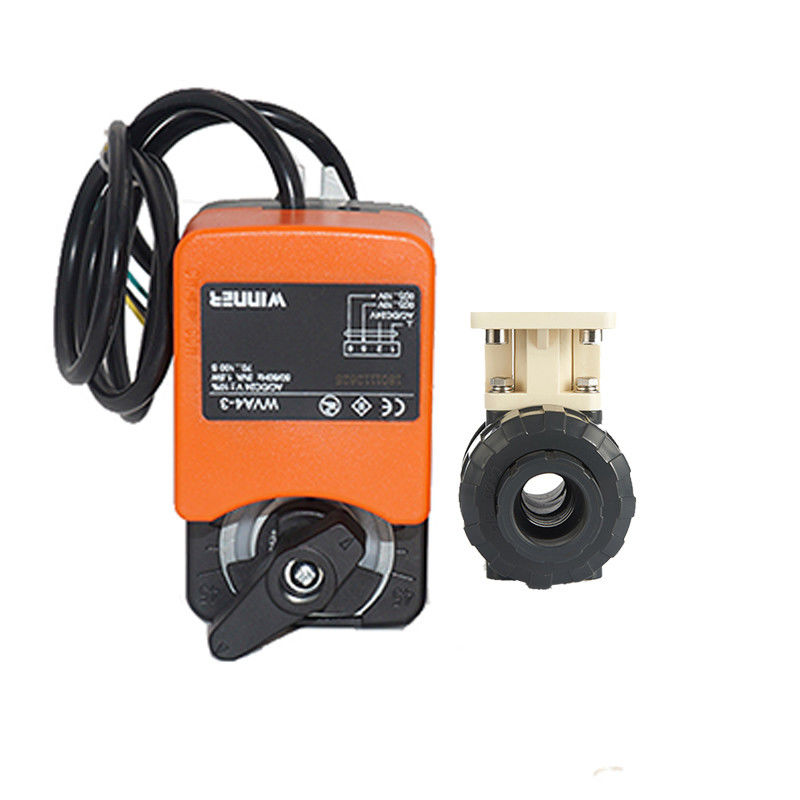

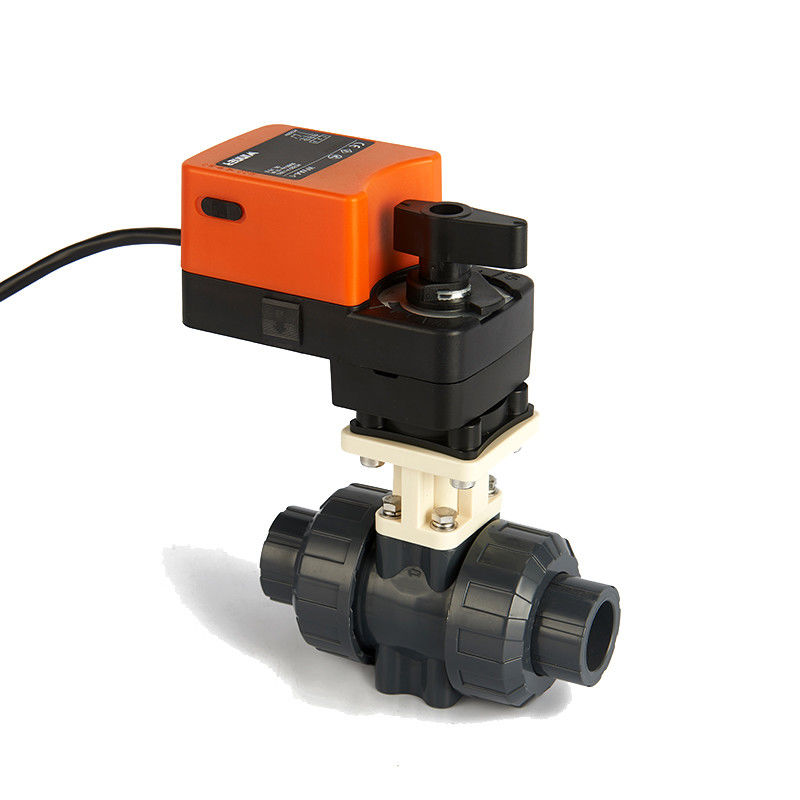

Ηλεκτρική βαλβίδα ελέγχου ροής του νερού, ανάλογη βαλβίδα σφαιρών ελέγχου πλαστική
-
Επισημαίνω
ηλεκτρικά χρησιμοποιημένη βαλβίδα
-
Brand nameBoquit
-
ΔύναμηΗλεκτρικός
-
Τύπος ελέγχουΑνάλογο 0-10V
-
Τάση24VAC/DC+/15%
-
Προστατεύστε την τάξηIP54
-
ΠιστοποίησηCE
-
Τόπος καταγωγήςΚΙΝΑ
-
ΜάρκαOEM
-
ΠιστοποίησηCE
-
Αριθμό μοντέλουWVA4-304+WUPBV215
-
Έγγραφο
-
Ποσότητα παραγγελίας min1
-
Τιμήnegotiable
-
Συσκευασία λεπτομέρειεςπεριπτώσεις κοντραπλακέ
-
Χρόνος παράδοσης15-60 ημέρες
-
Όροι πληρωμήςL/C, T/T
-
Δυνατότητα προσφοράςμε βάση τη διαταγή
Ηλεκτρική βαλβίδα ελέγχου ροής του νερού, ανάλογη βαλβίδα σφαιρών ελέγχου πλαστική
Ενεργοποιητής
Wva4-3… 24VAC/DC±15%, ανάλογος (0-10VDC/0-20mA, 2-10VDC/4-20mA)
| Ροπή παραγωγής | 4N.m, 6N.m, 10N.m | |
| Γωνία της περιστροφής | 90° | |
| Προστατεύστε την τάξη | IP54 | |
| Χειρωνακτικό σύστημα προστασίας υπερφόρτωσης λαβών αυτόματο | ||
|
Το μαύρο καλώδιο και το καφετί καλώδιο είναι το καλώδιο δύναμης. Το κίτρινο καλώδιο δέχεται το σήμα ελέγχου 0-10V για να ελέγξει την ανοικτή γωνία της βαλβίδας |
||
|
Σήμα ελέγχου εισαγωγής 0-10VDC Χαρακτηριστικό ροής: ίση σειρά ροής ποσοστού: 0%-100% |
| ΜΕΓΕΘΟΣ |
DN15 1/2» |
DN20 3/4» |
DN25 1» |
DN32 11/4» |
DN40 11/2» |
DN50 2» |
||
| δ | 13 | 18 | 23 | 30 | 38 | 49 | ||
| DIN dl | 20 | 25 | 32 | 40 | 50 | 63 | ||
| JISdl | 22 | 26 | 32 | 38 | 48 | 60 | ||
| ANSIdl | 21.34 | 26.67 | 33.4 | 42.16 | 48.26 | 60.28 | ||
| BSdl | 21.2 | 26.6 | 33.4 | 42.1 | 48.1 | 60.2 | ||
| Δ | 56 | 64 | 73 | 88 | 103 | 122 | ||
| Dl | 31 | 36 | 47 | 56 | 65 | 80 | ||
| Λ | 120 | 128 | 144 | 158 | 182 | 209 | ||
| Ll | 23 | 25 | 28 | 32 | 37 | 42 | ||
| Χ | 95 | 101 | 133 | 128 | 151 | 171 | ||
| H3 | 29.5 | 33.5 | 39 | 47 | 54 | 65 | ||
| H4 | 28 | 30 | 34 | 41 | 49 | 58 | ||
| H5 | 151 | 153 | 159 | 166 | 182 | 191 | ||
| H6 | 166 | 168 | 174 | 181 | 197 | 206 |
| Αριθ. | Μέρος | Υλικό | QTY | |
| 1 | Σώμα | U-PVC, Γ-PVC, PP | 1 | |
| 2 | Σφαίρα | U-PVC, Γ-PVC, PP | 1 | |
| 3 | O-Ring μεταφορέων | EPDM, FPM | 1 | |
| 4 | Μεταφορέας σφραγίδων | U-PVC, Γ-PVC, PP | 1 | |
| 5 | Ένωση | U-PVC, Γ-PVC, PP | 2 | |
| 6 | Συνδετήρας τελών | U-PVC, Γ-PVC, PP | 2 | |
| 7 | Κάθισμα σφραγίδων | PTFE | 2 | |
| 8 | Dampener σφραγίδα | EPDM, FPM | 2 | |
| 9 | O-Ring Connestor τελών | EPDM, FPM | 2 | |
| 10 | O-Ring μίσχων | EPDM, FPM | 2 | |
| 11 | Μίσχος | U-PVC, Γ-PVC, PP | 1 | |
| 14 | Τοποθετώντας σφιγκτήρας | PVC-Μ, SUS304 | 1 | |
| 15 | Σύζευξη Μπους ενεργοποιητών | PVC-Μ, SUS304 | 1 | |
| 16 | Μπουλόνι | SUS 304 | 4 |
Περιγραφή προϊόντων
η βαλβίδα σφαιρών ελέγχου αποτελείται από τον περιστροφικούς ενεργοποιητή σειράς WAV4-… και τη βαλβίδα σφαιρών σειράς WCBS… /WCBS…. Το ίσο χαρακτηριστικό ροής ποσοστού εγγυάται τις αποδόσεις βαλβίδων της σταθερότητας. Οι βαλβίδες σφαιρών ελέγχου χρησιμοποιούνται ευρέως στο σύστημα HVAC, το σύστημα θέρμανσης, τον εξοπλισμό κατεργασίας ύδατος, και τον τρέχοντας έλεγχο νερού στη βιομηχανική αυτοματοποίηση, όπως: AHU, αέρας-χειριμένος μονάδα σάρκας, διαφορικοί μονάδα ελέγχου πίεσης και ανταλλάκτης θερμότητας για τον κανονισμό ροής και το on/off έλεγχο.
Τεχνική παράμετρος
Μέσο: κρύο/ζεστό νερό, με τη γλυκόλη 50%
Θερμοκρασία του μέσου: 2°C… 90°C
Πίεση Adissable: 2.0Mpa
Εκτιμημένη πίεση: PN20
Μήκος καλωδίων: 0.5m ή 1.5m
Θερμοκρασία περιβάλλοντος: - 20~65 Κέλσιος
Προστατεύστε την τάξη: IP54/IP55
Η συσκευασία περιλαμβάνει:
1x βαλβίδα σφαιρών
1x μηχανή ενεργοποιητών
1x εγχειρίδιο οδηγίας
Εφαρμογή
1. Σύστημα HVAC
2.Water σύστημα επεξεργασίας
3. Σύστημα θέρμανσης
4. Βιομηχανικοί εξοπλισμοί
5. Χημική διαδικασία
6. Γεωργική άρδευση
7. Αντικατάσταση της βαλβίδας σωληνοειδών, ιδιαίτερα όταν δεν μπορεί να λειτουργήσει σοβαρά το σωληνοειδές. Μπορεί να εγκατασταθεί σε οποιεσδήποτε γωνία και κατεύθυνση, και μπορεί να εργαστεί στις υγρές συνθήκες.
8. Κανονικός ποτίζοντας τα λουλούδια, humidification συγχρονισμού, αγωγός αεροσυμπιεστών στον κανονικό χρόνο.
