Το ηλεκτρικό χέρι βαλβίδων σφαιρών κολπίσκων τύπων που χρησιμοποιείται από για τον τρέχοντας έλεγχο νερού
-
Επισημαίνω
ηλεκτρικά χρησιμοποιημένη βαλβίδα
-
ΕφαρμογήΓενικό
-
ΥλικόΟρείχαλκος
-
Θερμοκρασία των μέσωνΜέση θερμοκρασία
-
ΠίεσηΜέση πίεση
-
ΔύναμηΜηχανοποιημένος
-
MEDIAνερό, γλυκόλη 50%
-
Μέγεθος λιμένων1/2» ~ 2»
-
ΔομήΣφαίρα
-
Όνομα προϊόντων220vac on/off ενεργοποιητής βαλβίδων σφαιρών κολπίσκων νερού σωληνοειδών τύπων ηλεκτρικός
-
ΠιστοποιητικόCE, RoHS
-
χρώμαΔιάφορος
-
Θερμοκρασία του μέσου2°C… 90°C
-
Εκτιμημένη πίεσηPN20
-
συνδετήρας σωλήνωνΕσωτερικό νήμα
-
Μέγεθος1/2» ~ 2»
-
Τύπος βαλβίδων2-way και τρόπος 3
-
Χαρακτηριστικό ροήςΊσο ποσοστό
-
Τόπος καταγωγήςΚΙΝΑ
-
ΜάρκαOEM
-
ΠιστοποίησηCE
-
Αριθμό μοντέλουWVA4-104
-
Έγγραφο
-
Ποσότητα παραγγελίας min1
-
Τιμήnegotiable
-
Συσκευασία λεπτομέρειεςπεριπτώσεις κοντραπλακέ
-
Χρόνος παράδοσης15-60 ημέρες
-
Όροι πληρωμήςL/C, T/T
-
Δυνατότητα προσφοράςμε βάση τη διαταγή
Το ηλεκτρικό χέρι βαλβίδων σφαιρών κολπίσκων τύπων που χρησιμοποιείται από για τον τρέχοντας έλεγχο νερού
220VAC το on/off χέρι τύπων ενεργοποίησε τον ηλεκτρικό ενεργοποιητή βαλβίδων σφαιρών κολπίσκων νερού σωληνοειδών

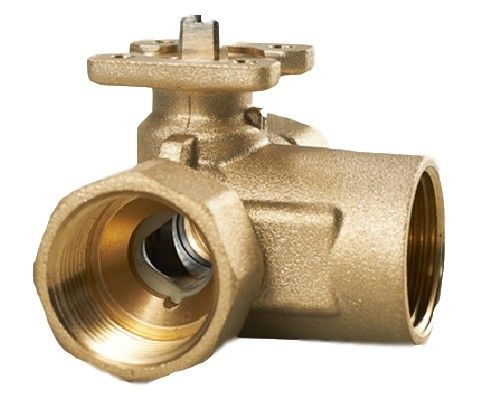

Σώμα βαλβίδων:
Μέσο: κρύο/ζεστό νερό, με τη θερμοκρασία γλυκόλης 50% του μέσου: 2°C… 90°C
Εκτιμημένη πίεση: PN20 συνδετήρας σωλήνων: εσωτερικά περιβαλλοντικά temp νημάτων. σειρά: −5… +60°C μέγεθος 0… 90%RH: G1/2 “- G2” “
Τύπος βαλβίδων: χαρακτηριστικό ροής 2 τρόπων και 3 τρόπων: ίσο ποσοστό, on/off
Υλικό
Σώμα βαλβίδων: σφυρηλατημένος ορείχαλκος, hpb59-1 σφραγίδα: σφαίρα: EPDM+PTFE
Σφαίρα: μίσχος ορείχαλκου ανοξείδωτου: EPDM
Συνδετήρας βαλβίδων: Άξονας βαλβίδων PC: κράμα αργιλίου
Περιγραφή

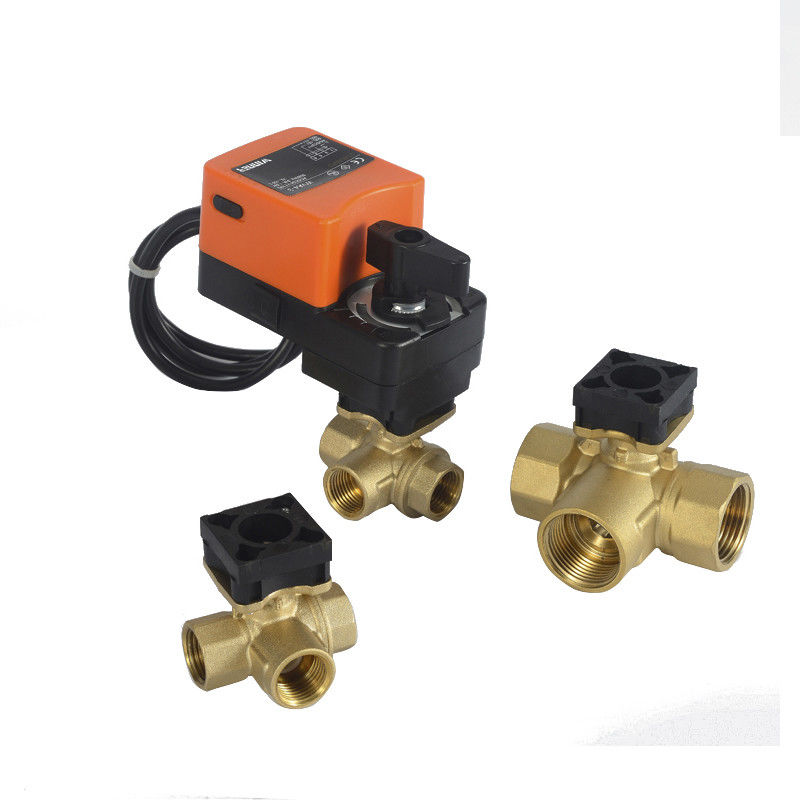

η βαλβίδα σφαιρών ελέγχου αποτελείται από τον περιστροφικούς ενεργοποιητή σειράς WAV4-… και τη βαλβίδα σφαιρών σειράς WCBS…. Το ίσο χαρακτηριστικό ροής ποσοστού εγγυάται τις αποδόσεις βαλβίδων της σταθερότητας. Οι βαλβίδες σφαιρών ελέγχου χρησιμοποιούνται ευρέως στο σύστημα HVAC, το σύστημα θέρμανσης, τον εξοπλισμό κατεργασίας ύδατος, και τον τρέχοντας έλεγχο νερού στη βιομηχανική αυτοματοποίηση, όπως: AHU, αέρας-χειριμένος μονάδα σάρκας, διαφορικοί μονάδα ελέγχου πίεσης και ανταλλάκτης θερμότητας για τον κανονισμό ροής και το on/off έλεγχο.
Λειτουργικός τρόπος
η βαλβίδα σφαιρών ελέγχου είναι motor-operated από έναν τύπο wva4-1…,… ενεργοποιητή wav4-2…, και wav4-3. Ο ενεργοποιητής ελέγχεται από ένα διαμορφώνοντας on/off, σε τρία σημεία ή ανάλογο σύστημα ελέγχου και κινεί τη σφαίρα της βαλβίδας, προς την ανοίγοντας θέση που υπαγορεύεται από το σήμα ελέγχου.
Εφαρμογή
Σύστημα HVAC
Σύστημα θέρμανσης
Σύστημα κατεργασίας ύδατος
Βιομηχανικοί εξοπλισμοί
|
Διαμορφώστε το αριθ. |
DN (χιλ.) |
Ίντσα |
Kvs (m3/h) |
Pvmax (MPA) |
CP (KPa) |
|
WCBS215 |
DN15 |
1/2» |
6.3 |
2.5Mpa |
1400 |
|
WCBS220 |
DN20 |
3/4 " “ |
6.3 |
2.5Mpa |
1400 |
|
WCBS225 |
DN25 |
1» |
10 |
2.5Mpa |
1400 |
|
WCBS250 |
DN50 |
2» |
43 |
2.5Mpa |
1400 |
|
WCBS315 |
DN15 |
1/2» |
6.3 |
2.5Mpa |
1400 |
|
WCBS320 |
DN20 |
3/4 " “ |
6.3 |
2.5Mpa |
1400 |
|
WCBS325 |
DN25 |
1» |
10 |
2.5Mpa |
1400 |
|
WCBS350 |
DN50 |
2» |
43 |
2.5Mpa |
1400 |
Ενεργοποιητής
Wva4-2… 24VAC/DC±15%, σε τρία σημεία
Λειτουργία (σε τρία σημεία, ή ανάλογος τύπος)
Ο ενεργοποιητής ελέγχεται από ένα διαμορφώνοντας on/off, σε τρία σημεία, και ανάλογο σήμα ελέγχου, χρησιμοποιώντας την υψηλή διαβιβάζοντας αναλογία κίνηση εργαλείων στην αποτύπωση και την κλειδαριά.
Wva4-2… 24VAC/DC±15%, σε τρία σημεία
Το καφετί καλώδιο είναι ανοικτό δύναμη αντίθετη προς τη φορά των δεικτών του ρολογιού περιστροφή, βαλβίδα ανοικτή
Το κόκκινο καλώδιο είναι ανοικτό δύναμη δεξιόστροφη περιστροφή, βαλβίδα στενή
Το καφετί ή κόκκινο καλώδιο είναι κλειστό δύναμη Η βαλβίδα κρατά τη τρέχουσα θέση
|
Διαμορφώστε το αριθ. |
Τάση εργασίας |
Τύπος ενεργοποιητών |
Ροπή παραγωγής |
Κατανάλωση |
Σώμα βαλβίδων |
|
WVA4-104 |
230AC±15% |
σε τρία σημεία |
4N.m |
6VA |
DN25, DN20, DN15 |
|
WVA4-106 |
6N.m |
DN50, DN40, DN32, |
|||
|
WVA4-110 |
10N.m |
DN50 |
Συνδετήρας
|
Διαμορφώστε το αριθ. |
Προϊόντα |
Εφαρμογή |
Ενεργοποιητής |
Σώμα βαλβίδων |
Άξονας |
|
Wcbv-1 |
Συνδετήρας
|
Χρησιμοποιείται για να συνδέσει τον ενεργοποιητή και το σώμα βαλβίδων |
WVA4-106, WVA4-206 WVA4-306, WVA4-110 WVA4-210, WVA4-310 |
WCBV232 WCBV240 |
Wcbv-2
|
|
Wcbs-1 |
WVA4-104, WVA4-204 WVA4-304, WVA4-106 WVA4-206, WVA4-306 WVA4-110, WVA4-210 WVA4-310 |
WCBS232, WCBS240 WCBS250, WCBS332 WCBS340, WCBS350 |
Wcbs-2 Wcbs-3
|
