ηλεκτρικά χρησιμοποιημένη βαλβίδα

Διπλής κατεύθυνσης ηλεκτρική βαλβίδα ελέγχου ροής του νερού DN25 για τον ηλιακό θερμοσίφωνα συστημάτων θέρμανσης που αναμιγνύει τη βαλβίδα



Πώς ελέγχουμε την ποιότητα της κατεργασίας



1. Μεγάλης ακρίβειας CNC μέρη επεξεργασίας τόρνου.

2. Προηγμένες μηχανές άλεσης

3. UT επιθεώρηση για να εξασφαλίσει ποιότητα συγκόλλησης

4. Στίλβωση συγκόλλησης

5. 100% επιθεώρηση εμφάνισης & μεγέθους on-line (πάχος, στρογγυλάδα, κ.λπ.)

6. Διαμόρφωση μεγέθους & εμφάνισης



Τεχνικά στοιχεία

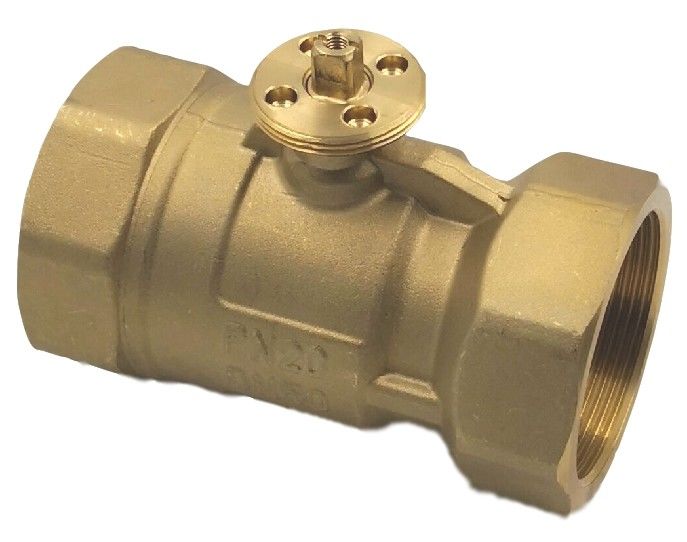

Σώμα βαλβίδων:

Μέσο: κρύο/ζεστό νερό, με τη γλυκόλη 50%

Θερμοκρασία του μέσου: 2°C… 90°C

Εκτιμημένη πίεση: PN16

Συνδετήρας σωλήνων: εσωτερικό νήμα

Περιβαλλοντικά temp. σειρά: −5… +60°C 0… 90%RH

Μέγεθος: 1/2' “, 3/4” “και 1” “τύπος βαλβίδων: τρόπος 2



Περιγραφή

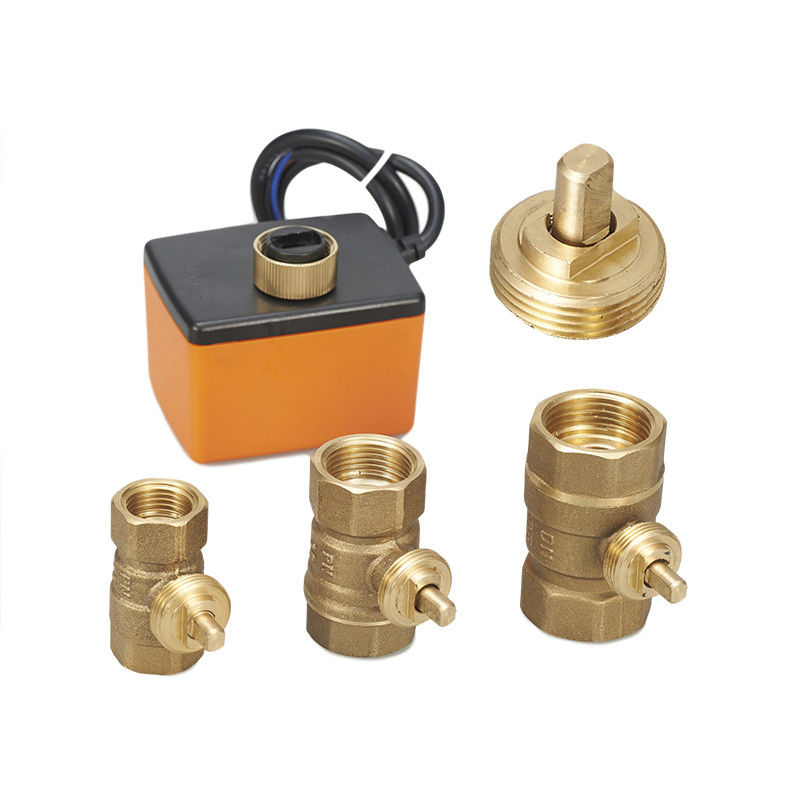

Μηχανοποιημένη η νικητής βαλβίδα σφαιρών αποτελείται από το on/off τύπο ή το σε τρία σημεία ενεργοποιητή τύπων και τη βαλβίδα σφαιρώνσειράς W6BV…, τα οποία έχουν τη συμπαγή δομή, τη σταθερή λειτουργία, την άριστη ικανότητα της διακοπής νερού, μεγάλο ποσοστό ροής του νερού, μηδέν φραγμό ρύπου και τη χαμηλή ροπή. Μηχανοποιημένες οι νικητής βαλβίδες σφαιρών χρησιμοποιούνται ευρέως στο σύστημα HVAC, το σύστημα θέρμανσης, το σύστημα κατεργασίας ύδατος και κάποιο βιομηχανικό εξοπλισμό.





Εφαρμογή

Σύστημα HVAC, σύστημα θέρμανσης, σύστημα κατεργασίας ύδατος, βιομηχανικός εξοπλισμός



Λειτουργικός τρόπος

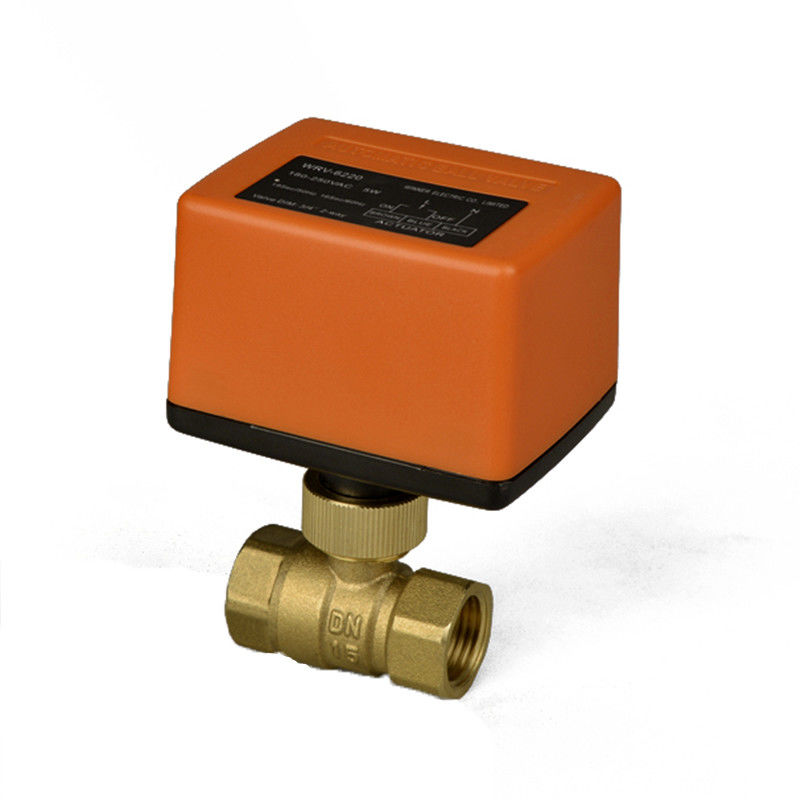

Μηχανοποιημένη η νικητής βαλβίδα σφαιρών είναι motor-operated από έναν τύπο wra-5320, και τον ενεργοποιητή wra-5320A. Ο ενεργοποιητής ελέγχεται από ένα διαμορφώνοντας on/off ή σε τρία σημεία σύστημα ελέγχου και κινεί τη σφαίρα της βαλβίδας, προς την ανοίγοντας θέση που υπαγορεύεται από το σήμα ελέγχου.





Υλικό

Σώμα βαλβίδων: σφυρηλατημένος ορείχαλκος, hpb59-1



Σφραγίδα: σφαίρα: EPDM+PTFE

Σφαίρα: το χρώμιο κάλυψε το μίσχο ορείχαλκου: O-rings EPDM



Διαμορφώστε το αριθ.		Εσωτερικό Dia.	Ίντσα	Kvs (m3/h)	Pvmax (KPa)	CP (KPa)
W6BV215	2-way	12mm	1/2»	8.6	600	900
W6BV220		15mm	3/4»	21	600	900
W6BV225		20mm	1»	26	600	900

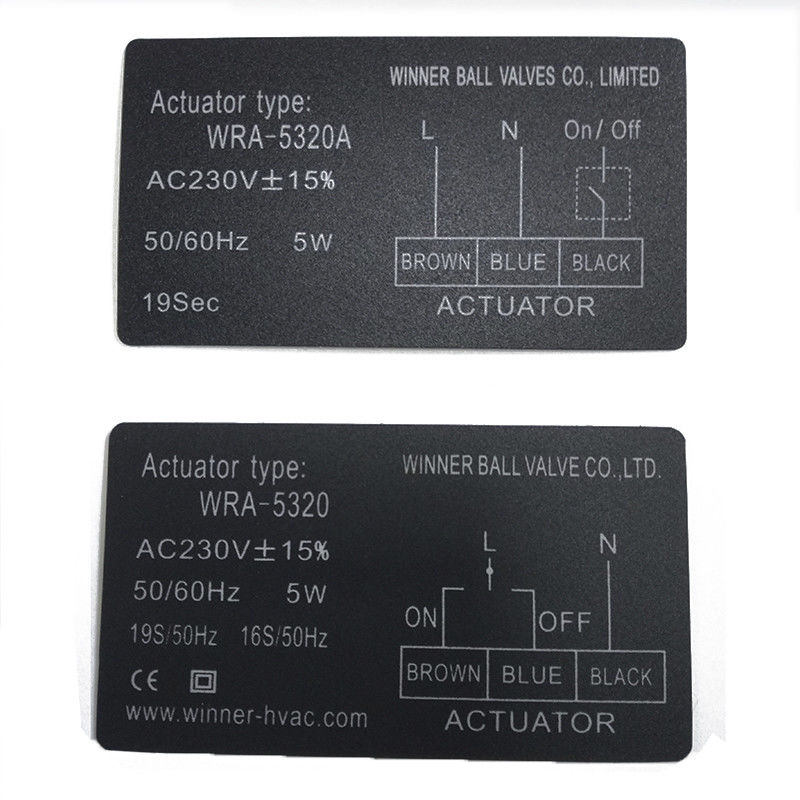

Ενεργοποιητής

Wra-5320 AC230, 50/60Hz, σε τρία σημεία

Wra-5320A AC230, 50/60Hz, on/off

Ροπή παραγωγής: 2.5N.m



Γωνία της περιστροφής: 90°

Προστατεύστε την τάξη: IP54



On/off χρόνος: 19S/50Hz 15S/50Hz







Εγκατάσταση:

Το IInsert ο μίσχος βαλβίδων στο κατώτατο σημείο του ενεργοποιητή, και παρεμβάλλει την καρφίτσα 2, που βρίσκεται στο κατώτατο σημείο του ενεργοποιητή στην τρύπα μονταρισμάτων της βαλβίδας. Κατόπιν βιδώστε κάτω από το παξιμάδι με καπέλο ορείχαλκου
