ηλεκτρικά χρησιμοποιημένη βαλβίδα

1 βαλβίδα σφαιρών ίντσας 3 ηλεκτρικές βαλβίδες ελέγχου ενεργοποιητών τρόπων για το κατεψυγμένο νερό



Πώς εξασφαλίζουμε ποιότητα ολοκληρωμένων προϊόντων (επιθεώρηση FQC)



1. Οπτική επιθεώρηση

2. Υλική μέτρηση βαθμού

3. Επιθεώρηση διάστασης

4. Ανίχνευση τραχύτητας

5. Ανίχνευση τραχύτητας

6. Δοκιμή διαρροής



Υπηρεσία



1. Παρέχετε τις τεχνικές απαιτήσεις και τα σχέδιά σας
2. Πάρτε την αρχική απάντηση από μας μέσα σε 12 ώρες
3. Πάρτε την τεχνικές λύση και την αναφορά από μας μέσα σε 24 ώρες
4. Τεχνικές λύση και επιβεβαίωση αναφοράς
5. Παρέχετε τα δείγματα εάν είναι απαραίτητο
6. Αναθεώρηση και υπογραφή συμβάσεων
7. Τακτοποιήστε την παραγωγή και την αποστολή
8. Μετά από την υπηρεσία πωλήσεων



Περιγραφή

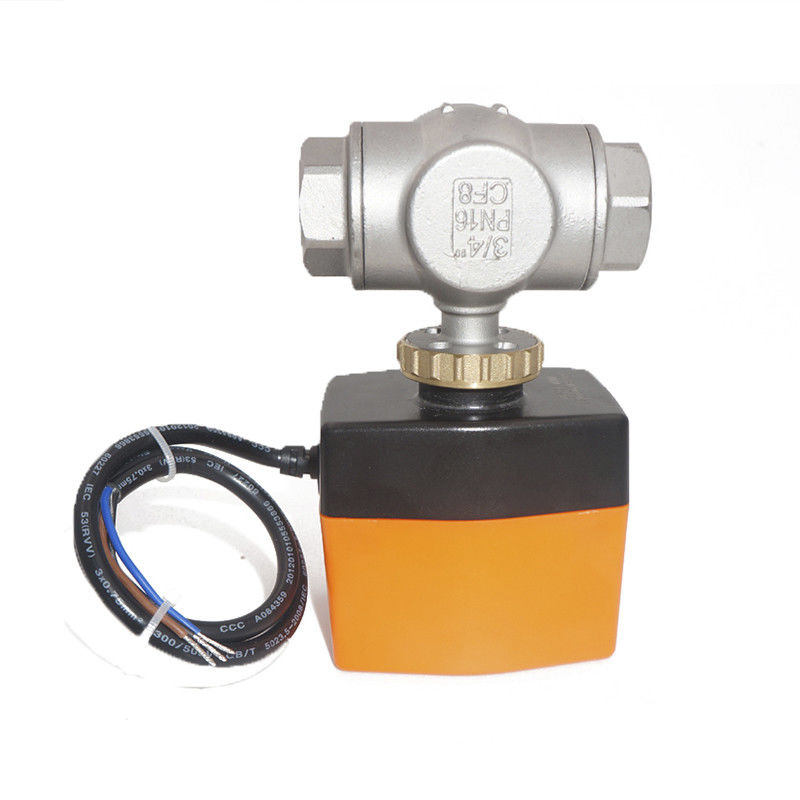

Μηχανοποιημένη η συνεχές ρεύμα βαλβίδα σφαιρών αποτελείται από το on/off τύπο ή το σε τρία σημεία ενεργοποιητή τύπων και τη βαλβίδα σφαιρών σειράς WSBV…, οι οποίοι έχουν τη συμπαγή δομή, τη σταθερή λειτουργία, την άριστη ικανότητα της διακοπής νερού, μεγάλο ποσοστό ροής του νερού, μηδέν φραγμό ρύπου και τη χαμηλή ροπή. Μηχανοποιημένες οι συνεχές ρεύμα βαλβίδες σφαιρών χρησιμοποιούνται ευρέως στο σύστημα HVAC, το σύστημα θέρμανσης, το σύστημα κατεργασίας ύδατος και κάποιο βιομηχανικό εξοπλισμό.





Εφαρμογή

Σύστημα HVAC, σύστημα θέρμανσης, σύστημα κατεργασίας ύδατος, βιομηχανικός εξοπλισμός.



Λειτουργικός τρόπος

Μηχανοποιημένη η συνεχές ρεύμα βαλβίδα σφαιρών είναι motor-operated από έναν τύπο wra-42…, και wra-42… Ένας ενεργοποιητής. Ο ενεργοποιητής ελέγχεται από ένα διαμορφώνοντας on/off ή σε τρία σημεία σύστημα ελέγχου και κινεί τη σφαίρα της βαλβίδας, προς την ανοίγοντας θέση που υπαγορεύεται από το σήμα ελέγχου.



Τεχνικά στοιχεία

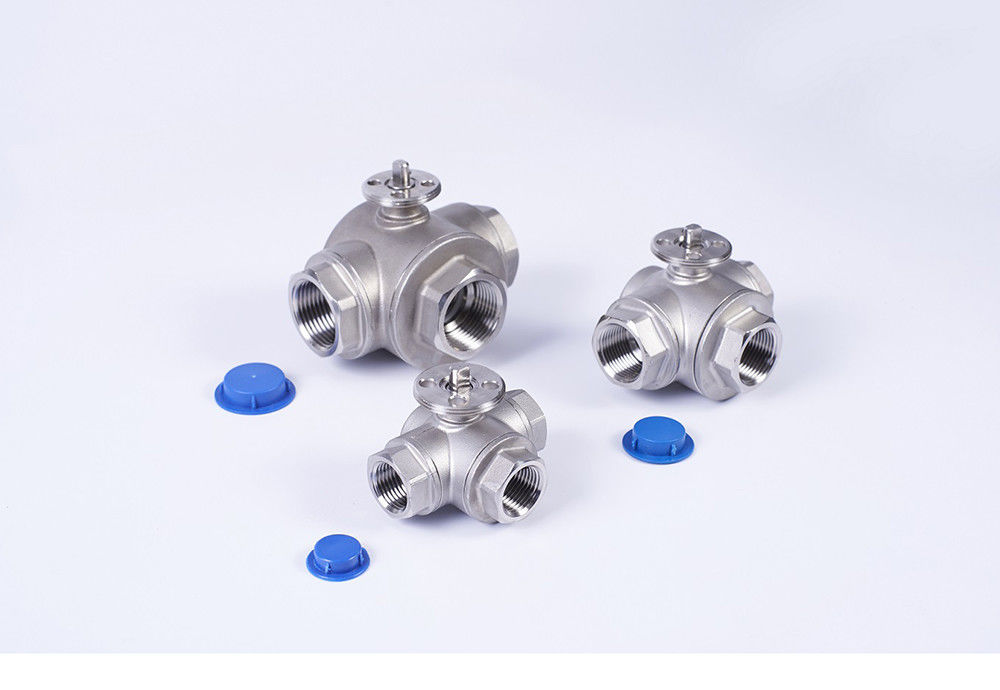

Σώμα βαλβίδων:

Μέσο: κρύο/ζεστό νερό, με τη γλυκόλη 50%



Θερμοκρασία του μέσου: -10°C… 120°C

Εκτιμημένη πίεση: PN20

Συνδετήρας σωλήνων: εσωτερικό νήμα



Περιβαλλοντικά temp. σειρά: -20… +70°C 0… 95%RH



Μέγεθος: 1/2' “, 3/4” “και 1” “



Τύπος βαλβίδων: τρόπος 2 και τρόπος 3



Υλικό

Σώμα βαλβίδων: Ανοξείδωτο SS304

Σφραγίδα: σφαίρα: EPDM+PTFE, με διπλό O-ring

Σφαίρα: SS304 μίσχος: O-rings EPDM, με διπλό O-ring



Διαμορφώστε το αριθ.	Εσωτερικό Dia.	Ίντσα	Kvs (m3/h)	Pvmax (KPa)	CP (KPa)
WSBV215	15mm	1/2»	6.15	1000	1400
WSBV220	20mm	3/4»	10.5	1000	1400
WSBV225	25mm	1»	16.1	1000	1400
WSBV315	15mm	1/2»	3.95	1000	1400
WSBV320	20mm	3/4»	6.8	1000	1400
WSBV325	25mm	1»	15.8	1000	1400

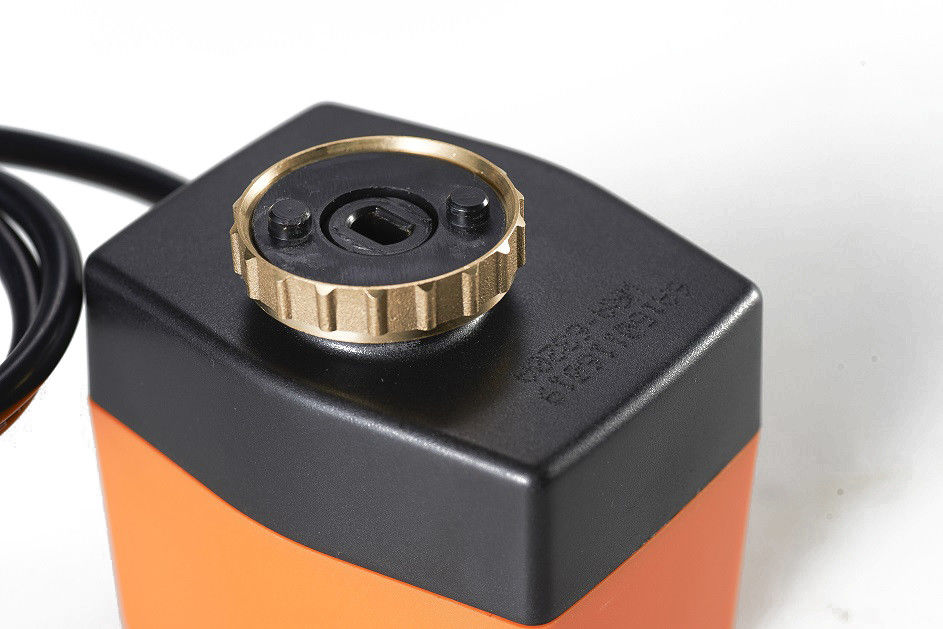

Ενεργοποιητής

Wra-42…   DC3/6-12/24V, σε τρία σημεία

WRA-42… Α DC3/6-12/24V, ON/OFF

Ροπή παραγωγής: 2N.m



Γωνία της περιστροφής: 90°

Προστατεύστε την τάξη: IP55/IP54



On/off χρόνος: 2-12S



Εικόνα



Λειτουργία (σε τρία σημεία ή on/off τύπος)

Ο ενεργοποιητής ελέγχεται από ένα διαμορφώνοντας on/off ή σε τρία σημεία σήμα ελέγχου, χρησιμοποιώντας την αντιστρέψιμη σύγχρονη κίνηση μειωτών ταχύτητας μηχανών και εργαλείων στην αποτύπωση και την κλειδαριά.



Wra-42… σε τρία σημεία τύπος

Το καφετί καλώδιο είναι ανοικτό δύναμη, βαλβίδα ανοικτή

Το μαύρο καλώδιο είναι ανοικτό δύναμη, βαλβίδα στενή

Το καφετί ή μαύρο καλώδιο είναι κλειστό δύναμη, η βαλβίδα κρατά τη τρέχουσα θέση

Το μπλε καλώδιο συνδέεται με το μηδενικό καλώδιο.

Επίσης μπορεί να χρησιμοποιηθεί ως on/off τύπος.



Wra-42… Ένας on/off τύπος

Το μπλε καλώδιο είναι το καλώδιο ελέγχου

Δύναμη σε: βαλβίδα ανοικτή δύναμη από: βαλβίδα στενή



Το μαύρο καλώδιο συνδέεται με τη COM.



Το καφετί καλώδιο συνδέεται με το καλώδιο δύναμης.

Μόνο μπορεί να χρησιμοποιηθεί ως on/off τύπος.



Διαμορφώστε το αριθ.	Τάση εργασίας	Τύπος ενεργοποιητών	Ροπή παραγωγής	Κατανάλωση	On/off χρόνος	Σώμα βαλβίδων
Wra-4224	DC24V	σε τρία σημεία ή on/off	2N.m	2W	2-6S	WSBV215 WSBV220 WSBV225 WSBV315 WSBV320 WSBV325
Wra-4224A		ON/OFF
Wra-4212	DC12V	σε τρία σημεία ή ON/OFF
Wra-4212A		ON/OFF
Wra-4203	DC3V	σε τρία σημεία ή ON/OFF
Wra-4203A		ON/OFF





Εγκατάσταση:



Παρεμβάλτε το μίσχο βαλβίδων στο κατώτατο σημείο του ενεργοποιητή, και παρεμβάλτε την καρφίτσα 2, που βρίσκεται στο κατώτατο σημείο του ενεργοποιητή στην τρύπα μονταρισμάτων της βαλβίδας. Κατόπιν βιδώστε κάτω από το παξιμάδι με καπέλο ορείχαλκου
