Η βιομηχανική πλήρως ενωμένη στενά βαλβίδα σφαιρών, βάζει φωτιά στην ασφαλή βαλβίδα σφαιρών σχεδίου ενός κομματιού
-
Επισημαίνω
πλήρως ενωμένες στενά βαλβίδες σφαιρών σωμάτων
-
ΜέγεθοςNPS 1/2 " ~56»
-
Εκτίμηση πίεσηςΚατηγορία 150~2500, API 2000-15000
-
ΥλικόA105, LF2, F304, F316, F304L, F316L, F51, A106-Β, 20# Κ.ΛΠ.
-
Πρότυπα σχεδίου & κατασκευήςAPI 6A, API 6D, API 6DSS, KS, BS 5351, ASME B16.34
-
Πρόσωπο με πρόσωποASME B16.10, API 6D
-
Σύνδεση τελώνASME B16.5, ASME B16.47, ASME B16.25
-
Δοκιμή και επιθεώρησηISO 5208, API 6D, API598
-
Μέθοδος λειτουργίαςΕγχειρίδιο, εργαλείο σκουληκιών, ηλεκτρικός ενεργοποιητής, πνευματικός ενεργοποιητής
-
Τόπος καταγωγήςΚΙΝΑ
-
ΜάρκαOEM
-
ΠιστοποίησηAPI, ISO, CE, GOST, TS, BS1873, BS5351, API 6D,600,602,609, ASME B16.34, API 6FA, API607 etc
-
Αριθμό μοντέλου1/2» - 56», CL150-2500, API 2000-15000
-
Έγγραφο
-
Ποσότητα παραγγελίας min1
-
Τιμήnegotiable
-
Συσκευασία λεπτομέρειεςπεριπτώσεις κοντραπλακέ
-
Χρόνος παράδοσης15-60 ημέρες
-
Όροι πληρωμήςL/C, T/T
-
Δυνατότητα προσφοράςμε βάση τη διαταγή

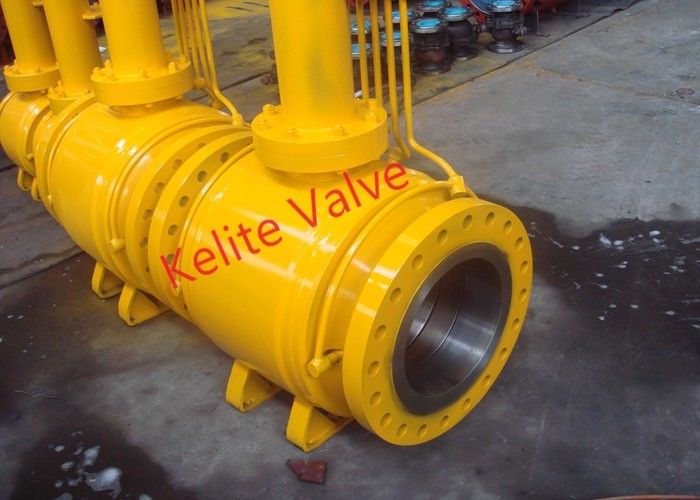

Η βιομηχανική πλήρως ενωμένη στενά βαλβίδα σφαιρών, βάζει φωτιά στην ασφαλή βαλβίδα σφαιρών σχεδίου ενός κομματιού
Πλήρως ενωμένη στενά βαλβίδα σφαιρών του 1/2» - 56» CL150-2500 που σφυρηλατούν το υλικό, εκτεταμένο καπό
Η επιχείρησή μας είναι ειδικός στο σχέδιο και την παραγωγή υψηλού - βαλβίδα ποιοτικού νερού, και έχει τείνει να γίνει ένας από τους κύριους κατασκευαστές για τη ρευστή βαλβίδα ελέγχου. Σχεδιάζουμε και κατασκευάζουμε ένα ευρύ φάσμα της ρευστής βαλβίδας, όπως η βαλβίδα ελέγχου επιπλεόντων σωμάτων, trunnion της βαλβίδας σφαιρών, της πίεσης νερού που μειώνουν τη βαλβίδα, την περιστροφική βαλβίδα αεροφρακτών, την υγειονομική βαλβίδα πεταλούδων, την υδραυλική βαλβίδα αντεπιστροφής, τη βαλβίδα απελευθέρωσης αέρα λυμάτων, κ.λπ. Η σταθερή τεχνική καινοτομία μας που συνδυάζεται με τα αυστηρά ποιοτικά συστήματα ελέγχου έχει επιτρέψει σε μας για να παραδώσει τη υψηλή επίδοση και τη σημαντική αξία στις βιομηχανικές εφαρμογές.
Οι βαλβίδες μας είναι διάσημες για την κατασκευή των πλήρως ενωμένων στενά βαλβίδων σφαιρών στην αγορά της Κίνας, έχουμε κάνει 56» βαλβίδες σφαιρών CL600 πλήρως ενωμένες στενά για την αγορά του Ιράν, μια ειδική τεχνική εκτελέσθηκε έτσι ώστε η μετα θερμική επεξεργασία συγκόλλησης δεν απαιτείται ότι οι τόσο μαλακές σφραγίδες δεν θα βλαφθούν κατά τη διάρκεια της διαδικασίας συγκόλλησης για να σιγουρευτούν τη καλή απόδοση σφραγίδων.
Το ενός κομματιού σώμα, σύνολο άντεξε/μειωμένος άντεξε, trunnion που τοποθετήθηκαν, διπλός φραγμός και η ξέβαή, ενιαία ή διπλή επίδραση εμβόλων, αντι-χτύπημα προέρχεται έξω, αντιστατική συσκευή, πυρκαγιά-χρηματοκιβώτιο που πιστοποιείται σε API-607/6FA/ISO 10497, συμπιεζόμενα δί ελατηρίου καθίσματα, έγχυση στεγανωτικής ουσίας, NACE κ.-01-75, ΝΆΥΛΟΝ, ένθετα καθισμάτων DEVLON&PEEK, που σχεδιάζεται και που εξετάζεται σύμφωνα με ASME B16.34, BS5351, KS και API-6D.
| Αριθ. | ΟΝΟΜΑ ΤΟΥ ΜΕΡΟΥΣ | ΥΛΙΚΑ | |
|---|---|---|---|
| 1 | Σώμα | A350 LF2 | A182 F316 |
| 2 | Σφαίρα | A350 LF2+ENP | A182, F316, A351, CF8M, 410 SS |
| 3 | Προσαρμοστής | A350 LF2 | A182, F316, A351, CF8M |
| 4 | Μίσχος | A350 LF2+ENP | 316 SS, 17-4 PHSS, 410 SS |
| 5 | Δαχτυλίδι καθισμάτων | A350 LF2+ENP | 316 SS, 410 SS |
| 6 | Ένθετο καθισμάτων | Το Devlon, νάυλον, ΚΡΥΦΟΚΟΙΤΑΖΕΙ, RTFE | |
| 7 | O-ring καθισμάτων (2) | Χαμηλής θερμοκρασίας AED HNBR το /Viton | |
| 8 | Σφραγίδα καθισμάτων | Γραφίτης | |
| 9 | Αδένας | A350 LF2 | 316 SS, 410 SS |
| 10 | Δαχτυλίδι αδένων | A350 LF2 | 316 SS, 410 SS |
| 11 | Τοποθετώντας πιάτο | A350 LF2 | 316 SS, 410 SS |
| 12 | Trunnion | A350 LF2 | 316 SS, 410 SS |
| 13 | Trunnion ρουλεμάν (2) | PTFE, χάλυβας άνθρακα | PTFE, 316 SS |
| 14 | Πλυντήριο ώθησης | PTFE, χάλυβας άνθρακα | PTFE, 316 SS |
| 15 | O-ring αδένων (2) | Χαμηλής θερμοκρασίας AED HNBR το /Viton | |
| 16 | O-ring μίσχων (2) | Χαμηλής θερμοκρασίας AED HNBR το /Viton | |
| 17 | Στόλισμα αδένων | Γραφίτης | |
| 18 | O-ring προσαρμοστών (2) | Χαμηλής θερμοκρασίας AED HNBR το /Viton | |
| 19 | Στόλισμα προσαρμοστών | Γραφίτης | |
| 20 | Τοποθετώντας στόλισμα πιάτων | Graphoil | |
| 21 | Στήριγμα Bolt* | A320 L7M | A193 B8 |
| 22 | Δεκαεξαδικό Nut* | A194 7M | A194 8 |
| 23 | SHCS | A320 L7M | A193 B8 |
| 24 | Αντιστατική άνοιξη | Inconel Χ-750 | |
| 25 | Άνοιξη καθισμάτων | Inconel Χ-750 | |
| 26 | Καρφίτσα γόμφων | Χάλυβας άνθρακα | Ανοξείδωτο |
| 27 | Συναρμολόγηση λιπών | Χάλυβας άνθρακα | 316 SS |
| 28 | Συναρμολόγηση λιπών, BGH | Χάλυβας άνθρακα | 316 SS |
| 29 | Έλεγχος σφαιρών | Ανοξείδωτο | |
| 30 | NPT βούλωμα | Χάλυβας άνθρακα | 316 SS |
| 31 | Συναρμολόγηση διεξόδων | Χάλυβας άνθρακα | 316 SS |
| 32 | Κλειδί μίσχων | Χάλυβας άνθρακα | Ανοξείδωτο |
| 33 | Πόδι Plate* | Χάλυβας άνθρακα | Ανοξείδωτο |
| 34 | Ανελκυστήρας Plate* | Χάλυβας άνθρακα | Ανοξείδωτο |
| 35 | Καρφίτσα γόμφων σώματος | Χάλυβας άνθρακα | Ανοξείδωτο |
| 36 | Χειριστής εργαλείων | Όλκιμος σίδηρος, εργαλείο σκουληκιών χάλυβα άνθρακα | |
| 37 | Handwheel | Χάλυβας άνθρακα, όλκιμος σίδηρος | |
| 38 | Trunnion στόλισμα | Γραφίτης | |
| 39 | Trunnion O-ring (2) | Χαμηλής θερμοκρασίας AED HNBR/Viton | |
Τεχνικά παράμετροι και χαρακτηριστικά:
| Περιγραφή προϊόντων | Πλήρως ενώνοντας στενά βαλβίδα σφαιρών |
| Πρότυπο | Πλήρως ενώνοντας στενά βαλβίδα σφαιρών σφυρηλατημένων κομματιών trunion |
| Ονομαστική διάμετρος | NPS 2» ~NPS 56» |
| Λειτουργούσα θερμοκρασία | -593℃~220℃ (η σειρά της θερμοκρασίας υπηρεσιών μπορεί να ποικίλει για τα διαφορετικά υλικά) |
| Λειτουργούσα πίεση | CL150-CL2500 |
| Υλικό | A105N, A182 F304, F304L, F316, F316L, A352 LF2, LF2, Κ.ΛΠ. |
| Πρότυπα σχεδίου | API 6D, ASME B16.34 |
| Δομικό μήκος | ASME B16.10 |
| Σύνδεση end/td> | ASME B16.5, ASME B16.25 |
| Πρότυπα δοκιμής | API 598, API 6D, ISO 5208 |
| Μέθοδος λειτουργίας | Λαβή, σκουλήκι, μονάδα μηχανή-κίνησης, πνευματική μονάδα κίνησης |
| Τομείς εφαρμογής | Πετρέλαιο και φυσικοί αγωγοί υγραερίου, και αστικός αγωγός υγραερίου |
| Άλλες παρατηρήσεις 1 | Το κάθισμα βαλβίδων ενσωματώνεται με το εύκαμπτο δαχτυλίδι με σφραγιδόλιθο για μηά διαρροή της σφραγίδας στο κάθισμα βαλβίδων παρέχεται ένα φορτωμένο εκ των προτέρων ελατήριο που είναι προσαρμοστικό στην παραλλαγή της πίεσης και της θερμοκρασίας, έτσι η διαρροή δεν είναι υποχρεωμένη να συμβεί. |
| Άλλες παρατηρήσεις 2 | Ακέραια βαλβίδα με το ενωμένο στενά σώμα βαλβίδων, χωρίς εξωτερική διαρροή, κ.λπ. |
| Άλλες παρατηρήσεις 3 | Πυρκαγιά που αντιστέκεται στην κατασκευή της όλος-ενωμένης στενά βαλβίδας σφαιρών. Κάθε θέση διαρροής σχεδιάζεται με την εύκαμπτη από γραφίτη συσκευασία ή το ανοξείδωτο αναμιγνύοντας το γραφίτη για να ικανοποιήσει την πυρκαγιά αντιστεμένος στις απαιτήσεις σε περίπτωση πυρκαγιάς. |
| Άλλες παρατηρήσεις 4 | Η πιό προηγμένη δομή και οι δύο πιάτων υποστήριξης στο εσωτερικό και στο εξωτερικό υιοθετείται για τις μεγάλες διαμέτρους για να αυξήσει τη ζωή υπηρεσιών και να μειώσει τη λειτουργούσα ροπή της βαλβίδας. Κατά συνέπεια, η ζωή υπηρεσιών των βαλβίδων επεκτείνεται πολύ. |
| Άλλες παρατηρήσεις 5 | Η άμεσα-θαμμένη όλος-ενωμένη στενά βαλβίδα σφαιρών μπορεί να θαφτεί άμεσα, οπότε σ'αυτή την περίπτωση, κανένα υψηλό και μεγάλο κοίλωμα βαλβίδων δεν απαιτείται, μόνο ένα μικρό ρηχό κοίλωμα πρέπει να στηριχτεί στο έδαφος, έτσι το κόστος κατασκευής και ο χρόνος εφαρμοσμένης μηχανικής μπορούν να κερδηθούν σημαντικά. |
| Άλλες παρατηρήσεις 6 | Πλήρης άντεξε της βαλβίδας κατάλληλης για, της μικρής αντίστασης ροής και της υψηλής ικανότητας ροής και των καλών χαρακτηριστικών ροής |
| Άλλες παρατηρήσεις 7 | Η σφαίρα βαλβίδων μπορεί εντελώς να εσωκλείσει το κάθισμα βαλβίδων όταν ανοίγουν την όλος-ενωμένη στενά βαλβίδα σφαιρών, έτσι οι ακαθαρσίες στο μέσο δεν θα ξεπλυθούν στην έδρα βαλβίδων ή την επιφάνεια συσκευασίας του σώματος βαλβίδων. Ως εκ τούτου, το σώμα βαλβίδων έχει μια ίδια ζωή υπηρεσιών με τη σωλήνωση λόγω της ειδικής κατασκευής του. |
